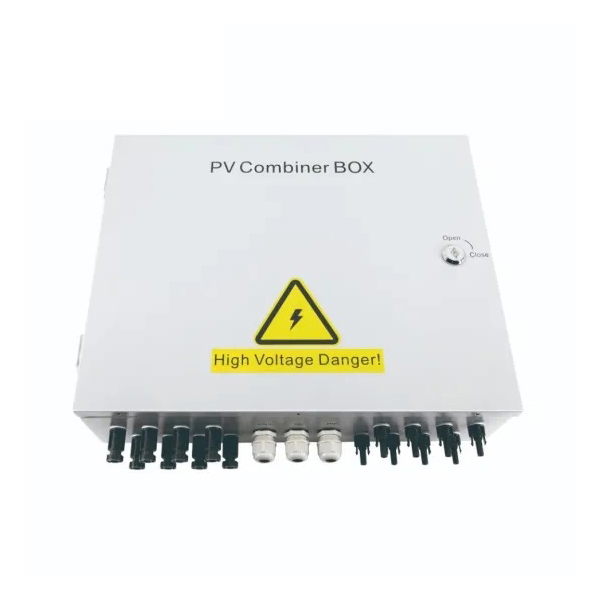

Ip65 सोलार प्यानल प्रणाली वितरण बक्स जंक्शन बक्समा, जुन एक विद्युतीय घेरा हो जसले प्रवेशका विभिन्न पोर्टहरू मार्फत धेरै तार र केबलहरूलाई सुरक्षित रूपमा एकताबद्ध गर्दछ। सौर्य कम्बाइनर बक्सले इन्भर्टरमा जडानको लागि PV मोड्युलहरूको धेरै स्ट्रिङहरूको आउटपुट संयोजन गर्दछ।
Ip65 सोलार प्यानल प्रणाली वितरण बक्स सिंथेटिक DC इनपुट 24 PV कम्पोनेन्टहरू 1 आउटपुटमा। प्रत्येक च्यानल फ्यूज संग छ। आउटपुट साइड बिजुली सुरक्षा र सर्किट ब्रेकर संग सुसज्जित छ। यसले DC पावर वितरण क्याबिनेट र इन्भर्टरको इनपुट तारिङलाई धेरै सरल बनाउँछ। बिजुली संरक्षण, सर्ट सर्किट सुरक्षा र ग्राउन्डिङ सुरक्षा महसुस गर्नुहोस्। PV कम्बाइनर बक्स दुई प्रकारमा विभाजित: intrlligent बक्स र गैर-बुद्धिमान बक्स। बुद्धिमान PV कम्बाइनर बक्स निगरानी एकाइ संग सुसज्जित छ, त्यसपछि प्रत्येक स्ट्रिङ को इनपुट वर्तमान पत्ता लगाउनुहोस्, भित्रको तापमान पत्ता लगाउनुहोस्, बिजुली सुरक्षा स्थिति पत्ता लगाउनुहोस्, सर्किट ब्रेकर स्थिति पत्ता लगाउनुहोस् र आउटपुट भोल्टेज संक्षेप गर्नुहोस् र यस्तै।
फोटोभोल्टिक जंक्शन उपकरण CGC/GF ०३७:२०१४ को लागि प्राविधिक विनिर्देश अनुसार डिजाइन र कन्फिगरेसन कडाईका साथ।
प्रयोगकर्ताहरूलाई सुरक्षित, संक्षिप्त, सुन्दर र लागू हुने फोटोभोल्टिक प्रणाली उत्पादनहरू प्रदान गर्नुहोस्।
उत्पादनले बाहिरी पर्खाल माउन्ट गरिएको प्रकारलाई अपनाउँछ, जुन कठोर वातावरणमा अनुकूल हुन्छ। मुख्य कम्पोनेन्टहरूका अतिरिक्त, अन्य प्रयोगकर्ताहरूको आवश्यकताहरूद्वारा अनुकूलित गर्न सकिन्छ।
नाम | ZC-24 |
प्रणाली अधिकतम डीसी भोल्टेज | 1000 |
प्रत्येक स्ट्रिङको लागि अधिकतम इनपुट वर्तमान | 15A |
अधिकतम इनपुट स्ट्रिङहरू | 24 |
अधिकतम आउटपुट स्विच वर्तमान | 400A |
इन्भर्टर MPPT को संख्या | N |
आउटपुट स्ट्रिङहरूको संख्या | 1 |
परीक्षण को श्रेणी | â€- ग्रेड सुरक्षा |
नाममात्र डिस्चार्ज वर्तमान | २० क |
अधिकतम निर्वहन वर्तमान | 40k |
भोल्टेज सुरक्षा स्तर | ३.८ केभी |
अधिकतम निरन्तर सञ्चालन भोल्टेज Uc | 1050A |
पोलहरू | ३पी |
संरचना विशेषता | प्लग-पुश मोड्युल |
सुरक्षा ग्रेड | IP65 |
आउटपुट स्विच | डीसी अलगाव स्विच (मानक) / डीसी सर्किट |
DC MC4/DC FUSE/DC सर्ज प्रोटेक्टर | मानक |
निगरानी मोड्युल / रोकथाम डायोड | ऐच्छिक |
स्थापना विधि | पर्खाल माउन्टिङ प्रकार |
सञ्चालन तापमान | -25ºC--+55ºC |
तापक्रमको उचाइ | २ किमी |
स्वीकार्य सापेक्ष आर्द्रता | 0-95%, कुनै संक्षेपण छैन |
